Интеграция с приборами биометрической идентификации ZKTeco
Терминалы биометрической идентификации ZKTeco — это электронные устройства для контроля доступа и учета рабочего времени по уникальным физическим признакам человека: лицу, отпечаткам пальцев, рисунку вен ладони или с использованием карт и ПИН-кодов.
Особенности взаимодействия
В целях обеспечения дополнительной проверки доступа персонала на объектах, контроллеры RUBEZH-STRAZH могут взаимодействовать с приборами биометрической идентификации ZKTeco. Контроллеры RUBEZH-STRAZH взаимодействуют непосредственно с приборами минуя программное обеспечение верхнего уровня. Программное обеспечение и интерфейс приборов ZKTeco необходим только для настройки приборов.
В ПО RUBEZH-STRAZH реализована поддержка приборов ZKTeco, линейки Visible Light, с прошивкой у которой версия протокола «AC PushProtocol» не ниже 3.1.2. Данную информацию можно посмотреть в меню прибора «информация о прошивке», а также запросить у вашего менеджера, в организации которой приобретался товар. Интеграция работает с ПО СКУД RUBEZH-STRAZH версией 1.2.210712.613 от 12.07.2021 и выше. Данные приборы предназначены для идентификации человека по карте, геометрии лица и их комбинации.
Для правильной работы, приборы биометрической идентификации должны физически находиться в одной общей подсети с контроллером и быть подключены к модулю доступа посредством интерфейса Wiegand.
Способ проверки — биометрические данные, их сочетание с кодом, картой и т. п. — задаётся в настройках устройств ZKTeco.
Подключение и настройка оборудования

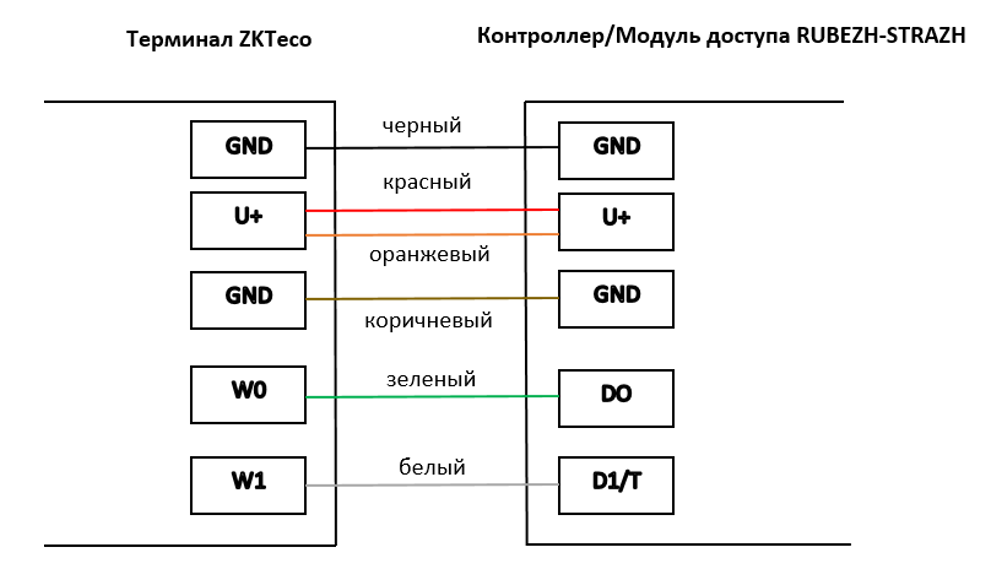

Подключение приборов биометрической идентификации ZKTeco
Терминал ZKTeco устанавливается на точку прохода и выполняет функцию биометрического считывателя. При успешном распознавании лица он передает код карты/идентификатора в контроллер RUBEZH-STRAZH по протоколу Wiegand.
Настройка приборов биометрической идентификации ZKTeco
После подключения на терминале следует выполнить начальную настройку через меню параметров:
- Создать пользователя при активации устройства (задать логин и пароль)

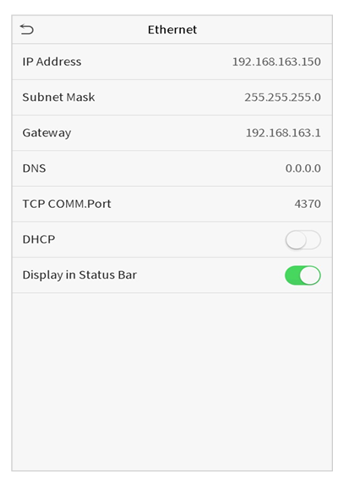

Настроить сетевые параметры устройства (Menu => COMM. => Ethernet), а именно: задать статический IP-адрес, маску сети, адрес шлюза и отключить DHCP

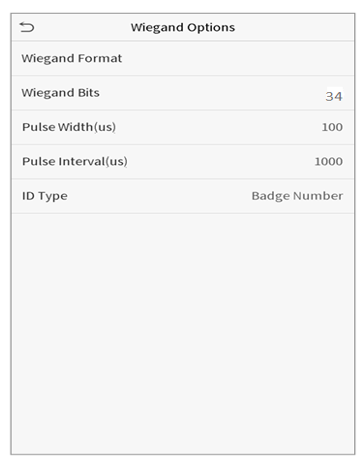

- Настроить взаимодействие по интерфейсу Wiegand (Menu => COMM.=>Wiegand Options), а именно: для направления Output, выбрать формат Wiegand 34

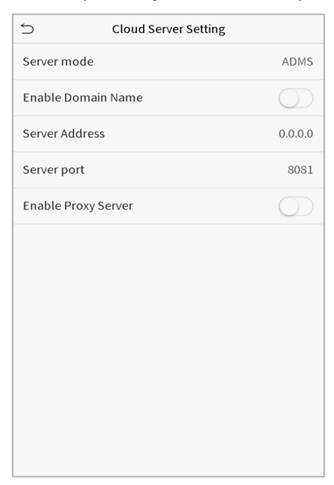

- Настроить облачный сервер (Menu => COMM. => Cloud Server Setting), указать IP-адрес контроллера RUBEZH-STRAZH, к которому подключен терминал ZKTeco, указать порт443 и включить работу по HTTPS

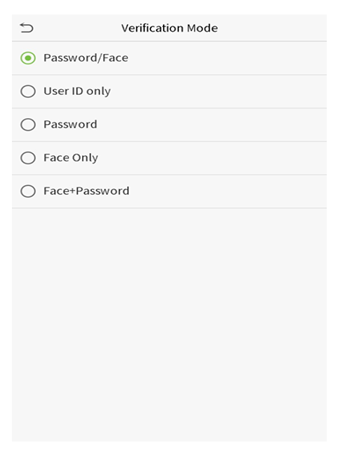

- Настроить тип идентификации (Menu => Access Control => Access Control Options), а именно выбрать один из параметров: по ПИН-коду или лицу, по карте, по ПИН-коду, только по лицу, по лицу и ПИН-коду
Настройка ПО СКУД RUBEZH-STRAZH
Добавление терминала ZKTeco

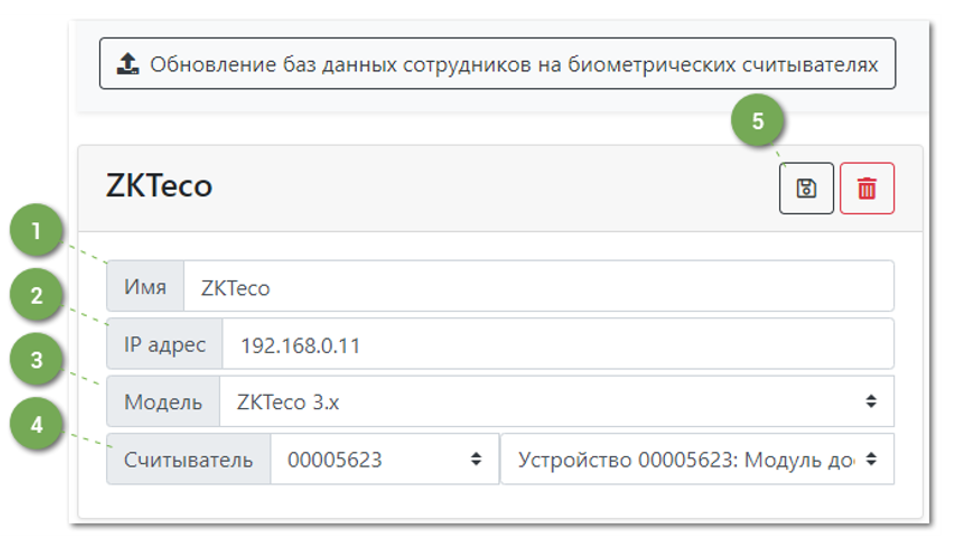

Для добавления терминала ZKTeco в ПО СКУД RUBEZH-STRAZH необходимо перейти во вкладку «Настройки СКД» раздел «Биометрия», и в карточке биометрического считывателя указать:
1 - Имя – пользовательское название для определения прибора (Например, серийный номер или модель)
2 - IP-адрес - указать статический IP, настроенный на приборе ZKTeco
3 - Модель - указать ZKTeco 3.x
4 - Считыватель - указать контроллер и считыватель, к которому подключен терминал ZKTeco
5 – Сохранить настройки после заполнения карточки
При первом добавлении в систему терминала ZKTeco,пользователи, добавленные в память прибора ZKTeco будут удалены. Также биометрические данные в ПО СКУД RUBEZH-STRAZH будут очищены.
Настройка биометрического доступа

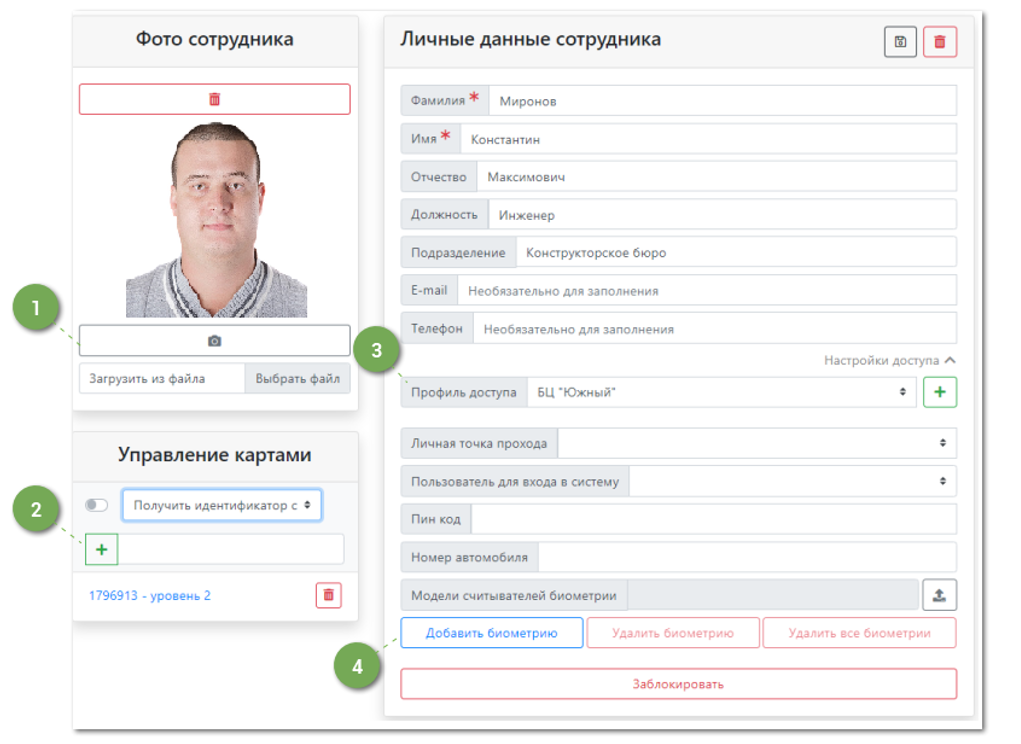

Для настройки биометрического доступа с идентификацией через терминал ZKTeco, необходимо настроить точку прохода на основе контроллера и считывателя, к которому подключен терминал. Сформировать профиль доступа на точку прохода. На вкладке «Персонал», в карточке сотрудника необходимо:
1 - Добавить фотографию (загрузить файл или сделать снимок с Web-камеры)
2 - Добавить карту (можно добавить, как реальную, так и сгенерировать виртуальную карту)
3 - Назначить профиль доступа и сохранить
4 - Нажать кнопку «Добавить биометрию»

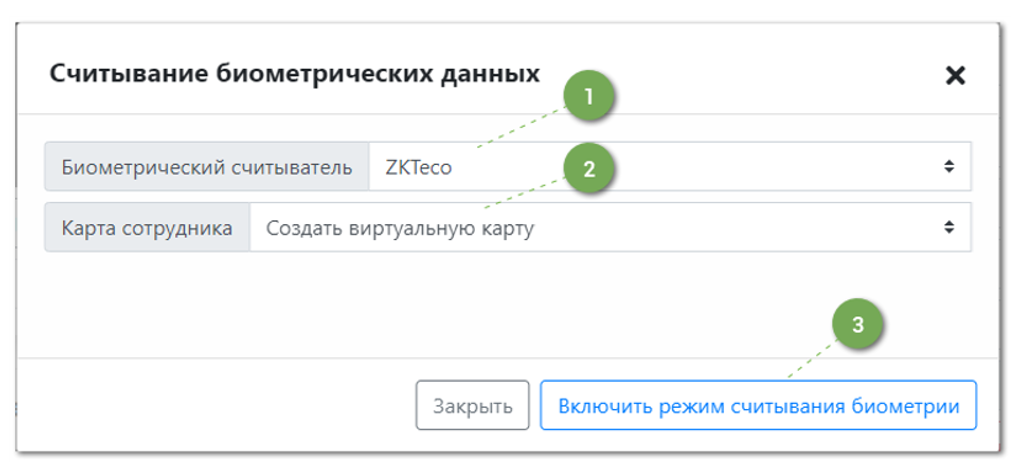

В появившемся окне «Считывание биометрических данных», заполнить поля:
1 - Выбрать добавленный терминал ZKTeco
2 - Выбрать карту, по которой будет проходить идентификация сотрудника
3 - Нажать кнопку «Включить режим считывания биометрии», в случае удачной связи появится сообщение о том, что данные приняты
На терминал ZKTeco данные будут переданы автоматически, идентификация будет доступна через 10–15 секунд.
Если в системе добавлено несколько терминалов ZKTeco, достаточно для сотрудника указать одну связку «карта-биометрический считыватель» (пункт «Добавить биометрию» в карточке Личные данные сотрудника), на остальные терминалы ZKTeco информация о сотруднике передастся автоматически.
Управление биометрической информацией осуществляется через ПО СКУДRUBEZH-STRAZH, во вкладке «Персонал». В случае добавления, удаления, замены фотографии у сотрудника нужно или повторно добавить биометрию «карта –биометрический считыватель» в карточке «Личные данные сотрудника», или обновить базу данных сотрудников на биометрических считывателях целиком. Т.к. данные автоматически не передаются в приборы, при передачи / обновления необходимо нажать кнопку «обновление баз данных сотрудников на биометрических считывателях».
При удалении биометрии очистка информации в приборе ZKTeco произойдет в течении 10 секунд.
ПО СКУД RUBEZH-STRAZH поддерживает любой популярный формат файлов растровых изображений размером до 20Мб. После загрузки файла, происходит его принудительная конвертация в JPEG и сжатие до 30 Кбайт.
Биометрический считыватель реагирует положительно вне зависимости от предоставленных прав доступа, но решение о предоставлении доступа выдает контроллер RUBEZH-STRAZH. Так, при недостаточном уровне доступа, считыватель подтвердит идентификацию, но доступ будет заблокирован.
