Интеграция с приборами биометрической идентификации BioSmart

Терминалы биометрической идентификации BioSmart — это электронные устройства для контроля доступа и учета рабочего времени по уникальным физическим признакам человека: геометрии лица, отпечаткам пальцев, рисунку вен ладони или с использованием карт и ПИН-кодов.

Особенности взаимодействия

В целях обеспечения дополнительной проверки доступа персонала на объектах, контроллеры RUBEZH-STRAZH могут взаимодействовать с приборами биометрической идентификации BioSmart. Контроллеры RUBEZH-STRAZH взаимодействуют непосредственно с приборами минуя программное обеспечение верхнего уровня. Программное обеспечение BioSmart Studio и интерфейс терминалов, необходимы только для настройки приборов.

Реализована поддержка приборов BioSmart Quasar (необходимо принять во внимание действие ФЗ 572), BioSmart 5M, Biosmart 4O, Biosmart 4E,Biosmart PV-WTC, Biosmart WTC2. Данные приборы предназначены для идентификации человека по карте, геометрии лица, отпечатку пальца и рисунку вен ладони.

Поддерживаемые версии прошивок BioSmart:

• Quasar - 2.4.2;
• BioSmart 5M -1.5a;
• Biosmart 4O -2.9f;
• Biosmart 4E -2.9f;
• PV-WTC -11.6.2;
• WTC2 - 2.7d.

Для правильной работы, приборы биометрической идентификации должны физически находиться в одной общей подсети с контроллером и быть подключены к модулю доступа посредством интерфейса Wiegand.

Способ проверки — биометрические данные, их сочетание с кодом, картой и т. п. — задаётся в настройках устройств BioSmart.

примечание

Интеграция с биометрическими терминалами BioSmart поддерживается начиная с версии ПО СКУД «RUBEZH-STRAZH» 1.3

Подключение и настройка оборудования

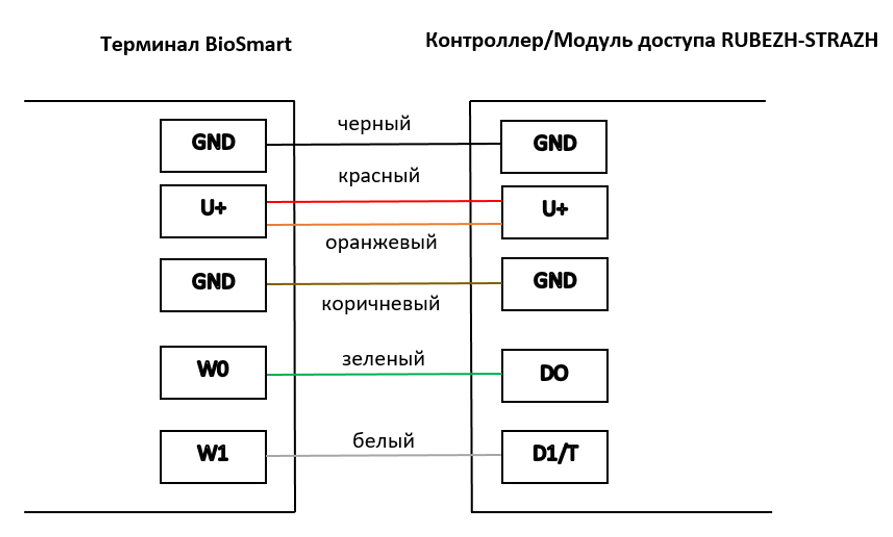

Подключение приборов биометрической идентификации BioSmart

Терминал BioSmart устанавливается на точку прохода и выполняет функцию биометрического считывателя. После успешной идентификации пользователя устройство передаёт код карты или идентификатора контроллеру RUBEZH-STRAZH по протоколу Wiegand.

Настройка приборов биометрической идентификации BioSmart

После подключения, необходимо провести предварительную настройку терминалов BioSmart. Настройку можно провести в Web-интерфейсе самого терминала, либо через ПО BioSmart Studio.

Настройка терминалов BioSmart Quasar:

Для входа в меню терминала необходимо нажать кнопку в правом верхнем углу и ввести ПИН-код. По умолчанию значение ПИН-кода установлено «0000»

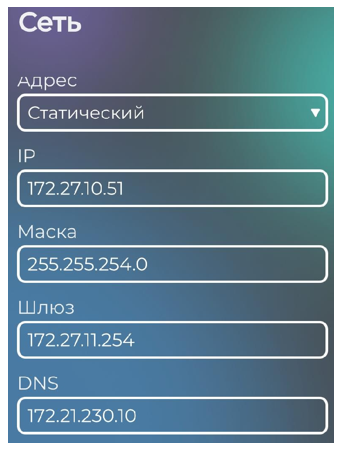

• в разделе настройки сети указать статический адрес, IP-адрес, маску подсети и основной шлюз;

• в разделе «Система» настроить параметры в разделах «Wiegand 0» и/или «Wiegand 1». Выбрать направление передачи данных - Wiegand Out (передать на внешнее устройство) или Wiegand In (принять от внешнего устройства), режим работы терминала - «Wiegand 26», ширина импульса -  200мкс (рекомендованное значение), время между посылками - 2000 мкс (рекомендованное значение), тип данных Wiegand – Card ID (код RFID карты) или UID (код сотрудника (ID));

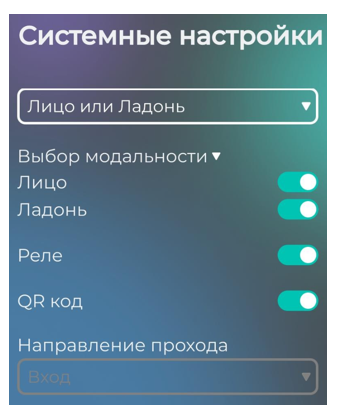

• в разделе «Система» настроить режим работы терминала. Терминал поддерживает работу в следующих режимах:

  • карта или лицо;
  • карта и лицо;
  • лицо или ладонь;
  • лицо и ладонь;
  • карта и ладонь.

Настройка терминалов BioSmart 5M производится в ПО BioSmart Studio:

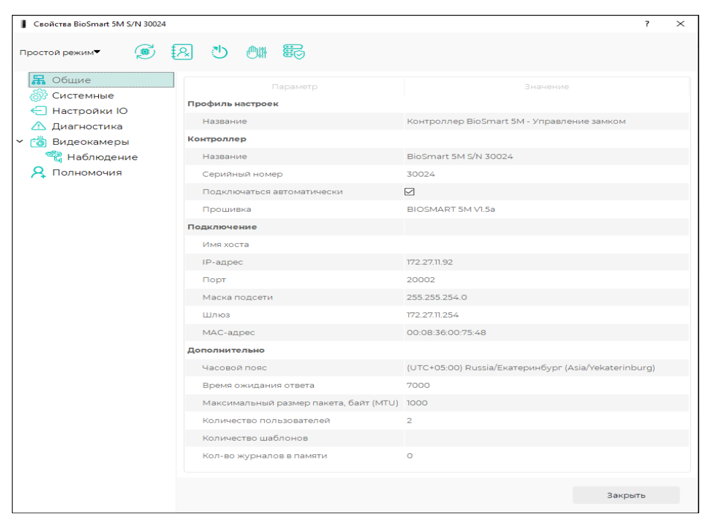

• в разделе «Устройства», выбрать контроллер из списка устройств и нажать кнопку «Свойства» или дважды кликнуть левой кнопкой мыши на строке с контроллером. Затем указать статический адрес, IP-адрес, маску подсети и основной шлюз;

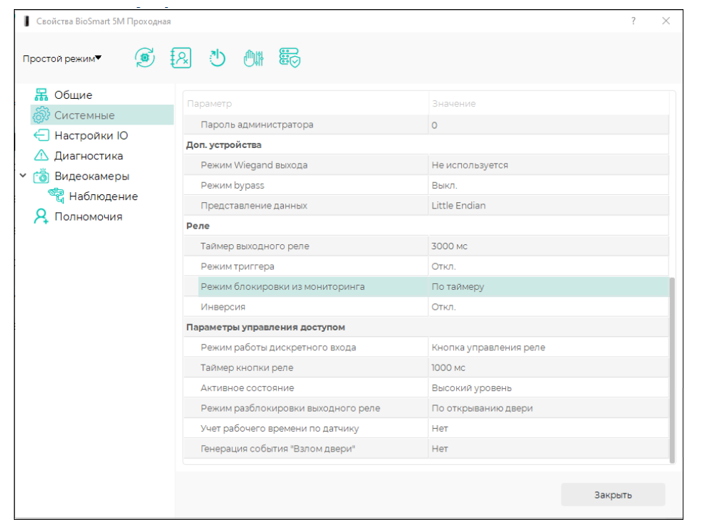

• во вкладке «Системные», раздел «Доп. устройства», для параметра «Режим Wiegand выхода» выбрать значение «Wiegand-26»;

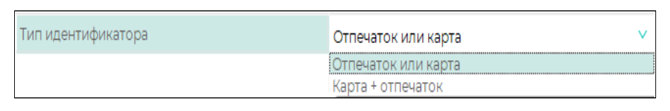

• во вкладке «Системные», раздел «Общие», выбрать режим работы терминала в зависимости от типа используемого идентификатора (Отпечаток или карта, Карта + отпечаток).

Настройка ПО СКУД RUBEZH-STRAZH

Добавление терминала BioSmart

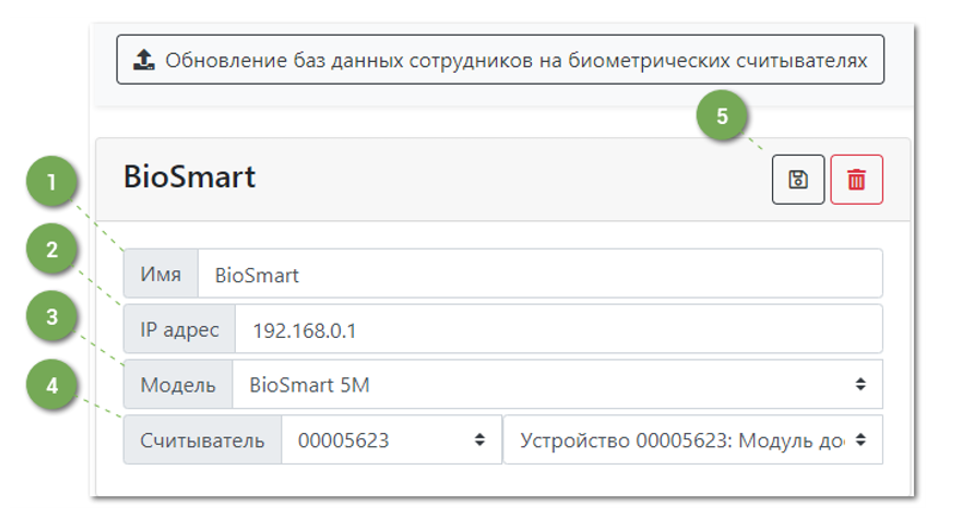

Для добавления терминала BioSmart в ПО СКУД RUBEZH-STRAZH необходимо перейти во вкладку «Настройки СКД» раздел «Биометрия», и в карточке биометрического считывателя указать:

1 - Имя – пользовательское название для определения прибора (Например, серийный номер или модель)

2 - IP-адрес - указать статический IP, настроенный на приборе BioSmart

3 - Модель - указать модель терминала BioSmart

4 - Считыватель - указать контроллер и считыватель, к которому подключен терминал BioSmart

5 - Сохранить настройки после заполнения карточки

примечание

При любом способе биометрической идентификации у персоны должна быть карта —физическая или виртуальная, — связанная с его биометрическими данными. Это требуется для авторизации пользователя, поскольку результат распознавания по биометрическим признакам передаётся по протоколу Wiegand в виде номера карты.

Настройка биометрического доступа

Для настройки биометрического доступа с идентификацией через терминал BioSmart, необходимо настроить точку прохода на основе контроллера и считывателя, к которому подключен терминал. Сформировать профиль доступа на точку прохода.

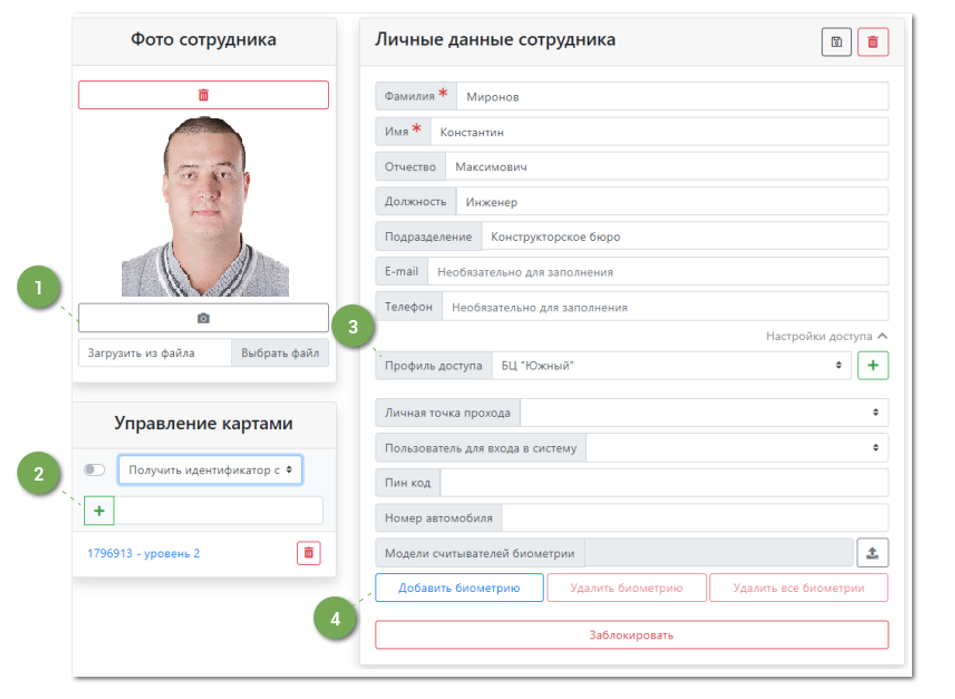

На вкладке «Персонал», в карточке сотрудника необходимо:

1 - Добавить фотографию (загрузить файл или сделать снимок с Web-камеры)

2 - Добавить карту (можно добавить, как реальную, так и сгенерировать виртуальную карту)

3 - Назначить профиль доступа и сохранить

4 - Нажать кнопку «Добавить биометрию»

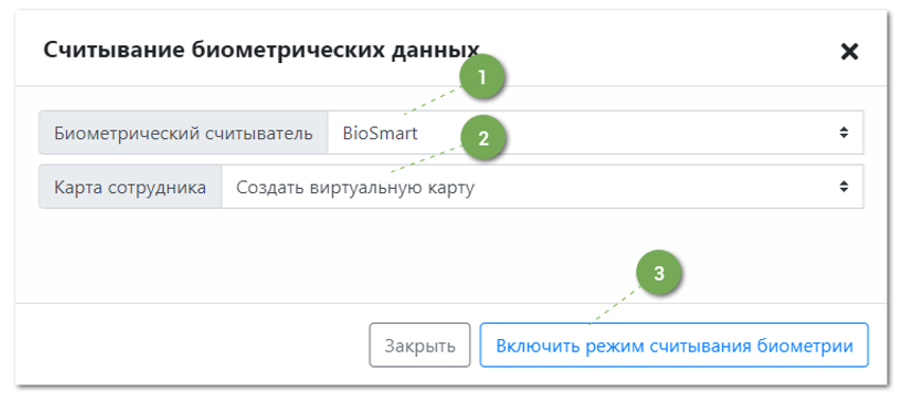

В появившемся окне «Считывание биометрических данных», заполнить поля:

1 - Выбрать добавленный терминал BioSmart

2 - Выбрать карту, по которой будет проходить идентификация сотрудника

3 - Нажать кнопку «Включить режим считывания биометрии», в случае удачнойсвязи появится сообщение о том, что данные приняты

примечание

Если в системе добавлено несколько приборов BioSmart, то для каждого сотрудника нужно указывать связку «карта-биометрический считыватель» с каждым прибором BioSmart, (пункт добавить биометрию в карточке Личные данные сотрудника).

Управление биометрической информацией осуществляется через ПО СКУД RUBEZH-STRAZH, во вкладке «Персонал». В случае добавления, удаления, замены фотографии у сотрудника нужно или повторно добавить биометрию «карта – биометрический считыватель» в карточке «Личные данные сотрудника», или обновить базу данных сотрудников на биометрических считывателях целиком. Т.к. данные автоматически не передаются в приборы, при передаче / обновления необходимо нажать кнопку «обновление баз данных сотрудников на биометрических считывателях»

примечание

ПО СКУД RUBEZH-STRAZH поддерживает любой популярный формат файлов растровых изображений размером до 20Мб. После загрузки файла, происходит его принудительная конвертация в JPEG и сжатие до 30Кбайт.
