Интеграция с турникетами 3V
Интеграция турникетов 3V с СКУД RUBEZH-STRAZH реализуется как с помощью готовых заводских решений со встроенной электроникой, так и путем подключения через внешние контроллеры.

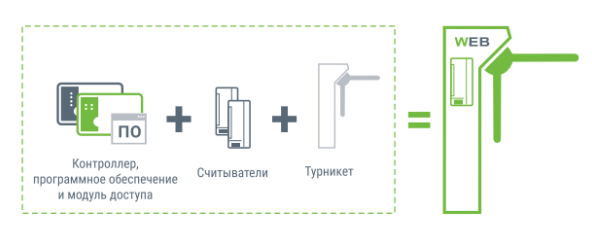

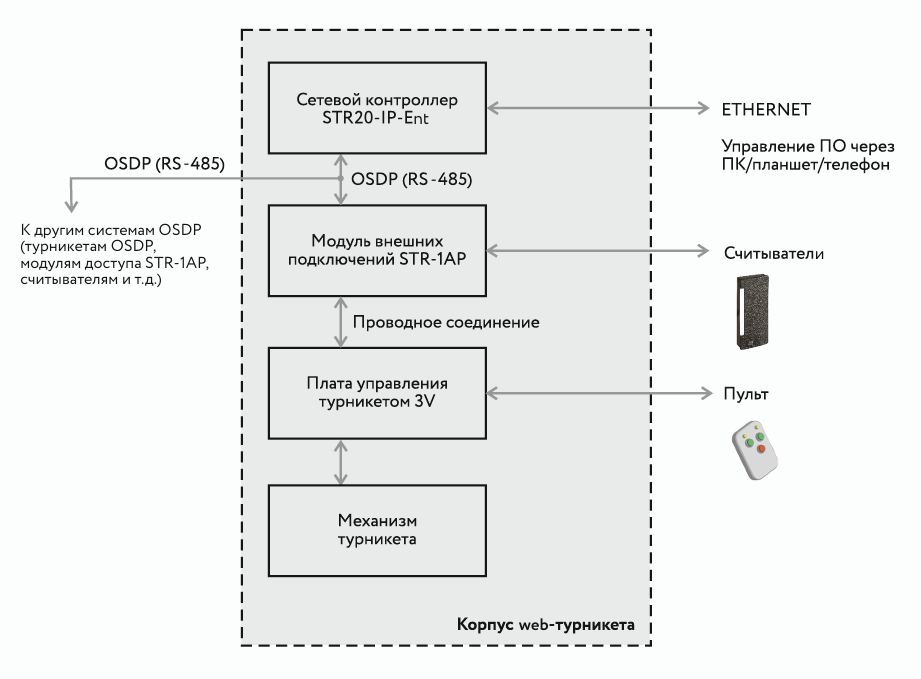

Web-турникет — это полноценное автономное решение для организации проходной «под ключ». Внутри него уже установлены плата управления, сетевой контроллер STR20-IP и модуль доступа STR-1AP. Для его работы не нужен отдельный сервер СКУД: управление настройками, учет рабочего времени и добавление карт ведется через обычный браузер по сети.

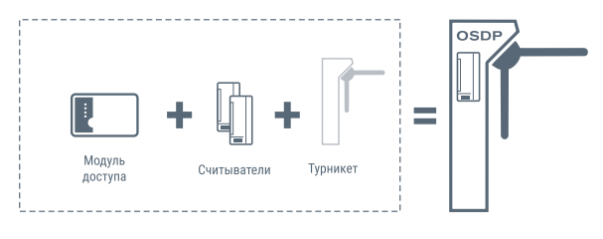

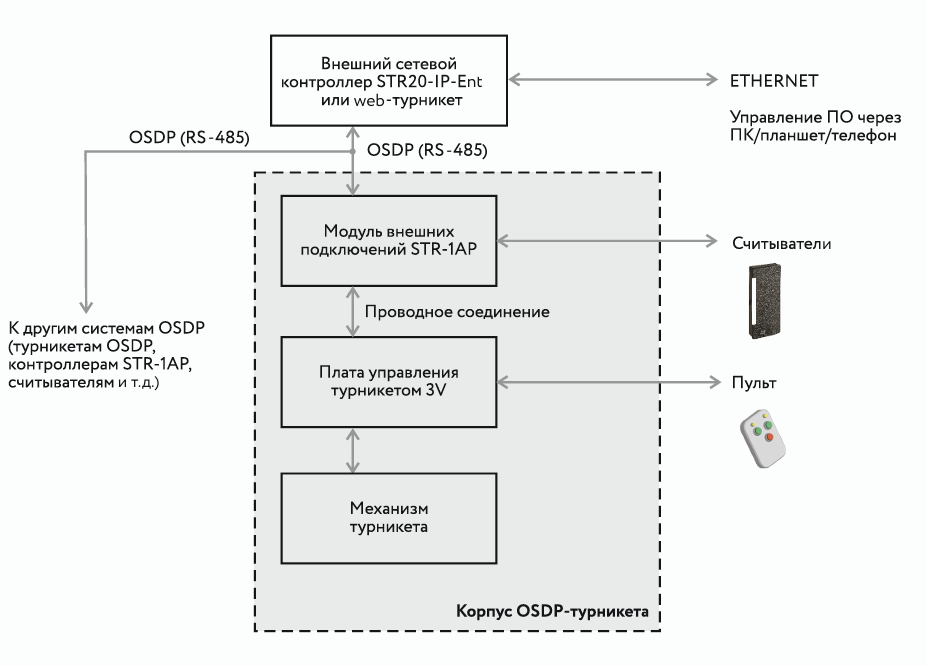

OSDP-турникет — это облегченная (модифицированная) версия турникета без собственного встроенного контроллера. Он оснащен только модулями доступа STR-1AP и работает по защищенному двустороннему протоколу OSDP через интерфейс RS-485. Его подключают к внешнему контроллеру или серверной СКУД.
Подключение оборудования
Подключение платы управления

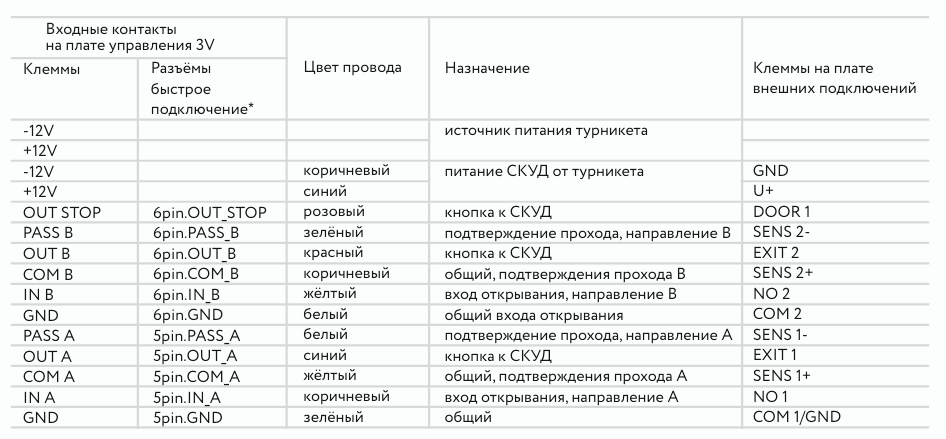

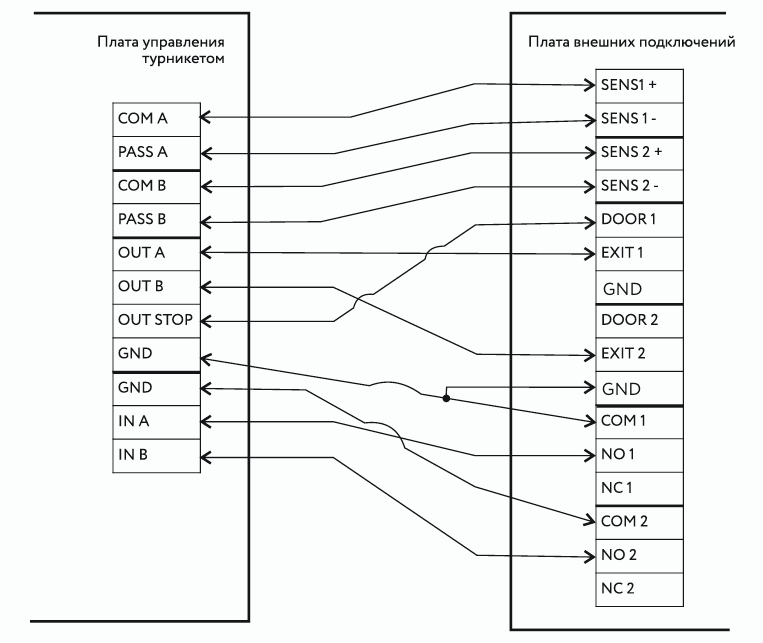

Подключение платы управления 3V к плате внешних подключений системы СКУД RUBEZH-STRAZH:
Разъёмы «быстрое подключение» находятся на обратной стороне платы управления турникетом и подключаются на заводе в Web-/OSDP-турникетах.
Подключение считывателей
В зависимости от комплектации Web-/OSDP-турникета 3V RUBEZH-STRAZH могут входить считыватели, поддерживающие интерфейс связи Wiegand 26 и Wiegand 34.

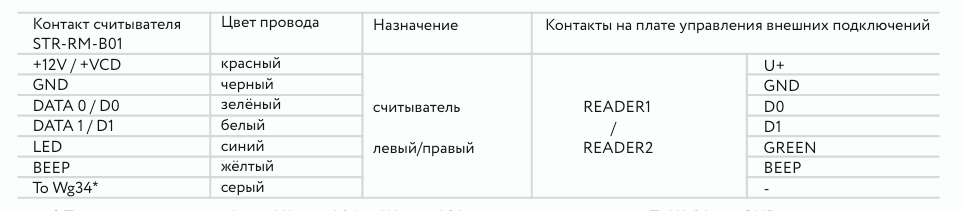

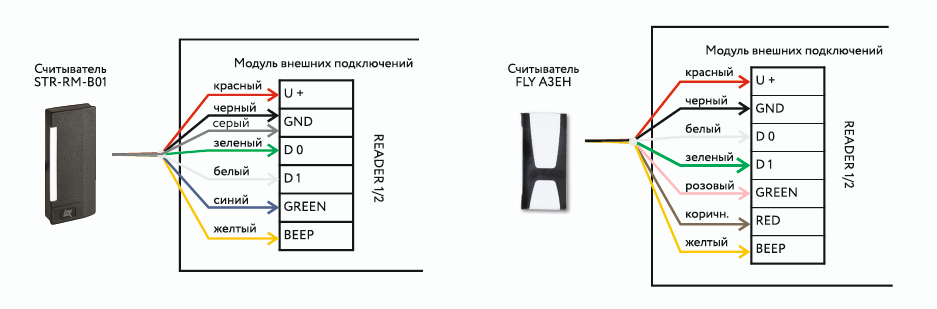

Подключение считывателя STR-RM-B01 к плате внешних подключений СКУД RUBEZH STRAZH:
Переключение с интерфейса Wiegand 26 на Wiegand 34 осуществляется подключением провода «To Wg34» на GND.

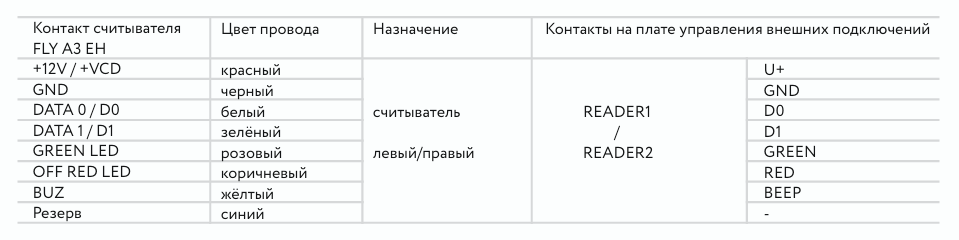

Подключение считывателя FLY A3 EH к плате внешних подключений СКУД RUBEZH STRAZH:
Аппаратная настройка системы 3V RUBEZH-STRAZH

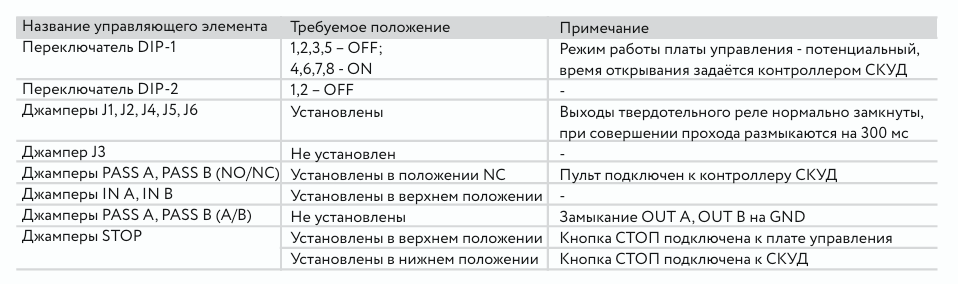

Настройка платы управления турникета 3V для работы в составе СКУД RUBEZH-STRAZH:

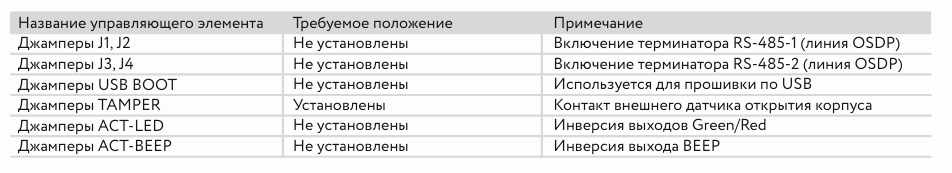

Настройка платы сетевого контроллера STR20-IP-Ent и модуля внешних подключений STR-1AP:

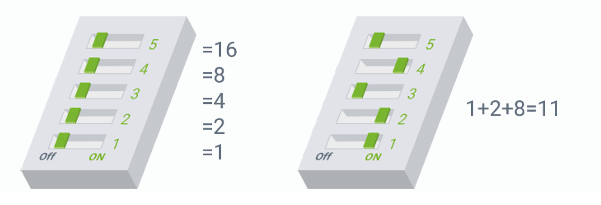

Если к Web-турникету подключается несколько OSDP-турникетов, то каждый должен иметь уникальный адрес в рамках одного интерфейса RS-485. Адрес модуля доступа устанавливается с помощью колодки DIP-переключателей, расположенных на плате устройства. Адрес по колодке определяется в двоичном виде и равен сумме чисел, соответствующих включенным переключателям 1-5 (от младшего к старшему). Максимальным значением адреса является 031 (001+002+004+008+016). При изменении адреса модуль необходимо перезагрузить по питанию.
Настройка ПО RUBEZH-STRAZH
Добавление оборудования в ПО RUBEZH-STRAZH
Для добавления системы, состоящей из контроллера и платы внешних подключений, необходимо найти устройства (платы) входящие в систему.

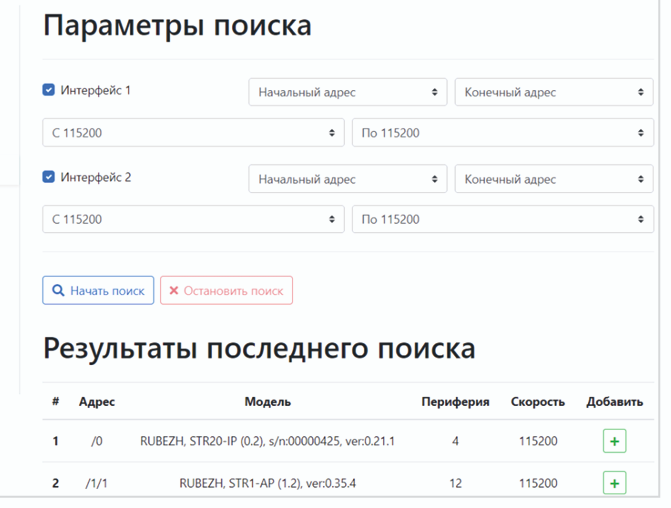

Нажать на значок « шестеренка» в верхнем правом углу. В разделе «Поиск устройств» нажать на кнопку - «Начать поиск». В результатах поиска найти нужный нам контроллер и модуль, входящий в систему 3V RUBEZH-STRAZH и добавить его нажатием на зелёный символ «+».

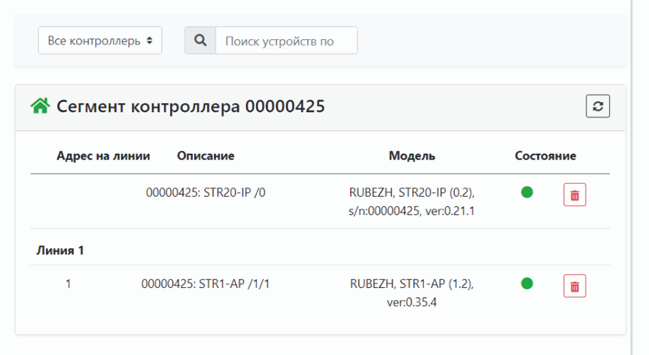

Далее нужно убедиться в том, что добавленные устройства добавлены и функционируют нормально. В разделе «Настройка СКД/Карта устройств» индикаторы состояния должны быть зелёными.
Настройка точки прохода

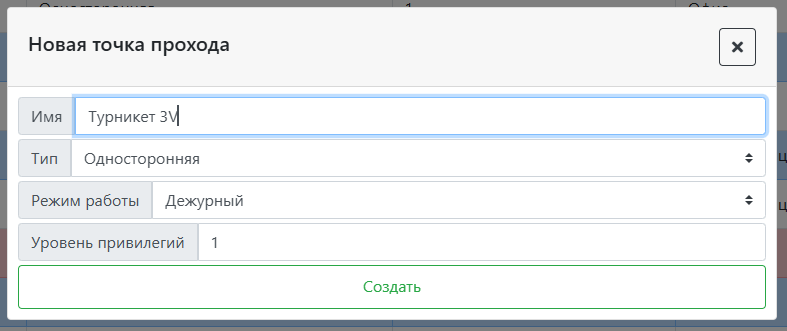

Для добавления точки прохода необходимо перейти в раздел «Настройка СКД/Точки прохода», нажать на зелёный символ «+», в открывшемся меню заполнить параметры, создаваемой точки прохода и нажать «Создать».
После создания точки прохода необходимо установить ее режимы работы и дополнительные параметры.

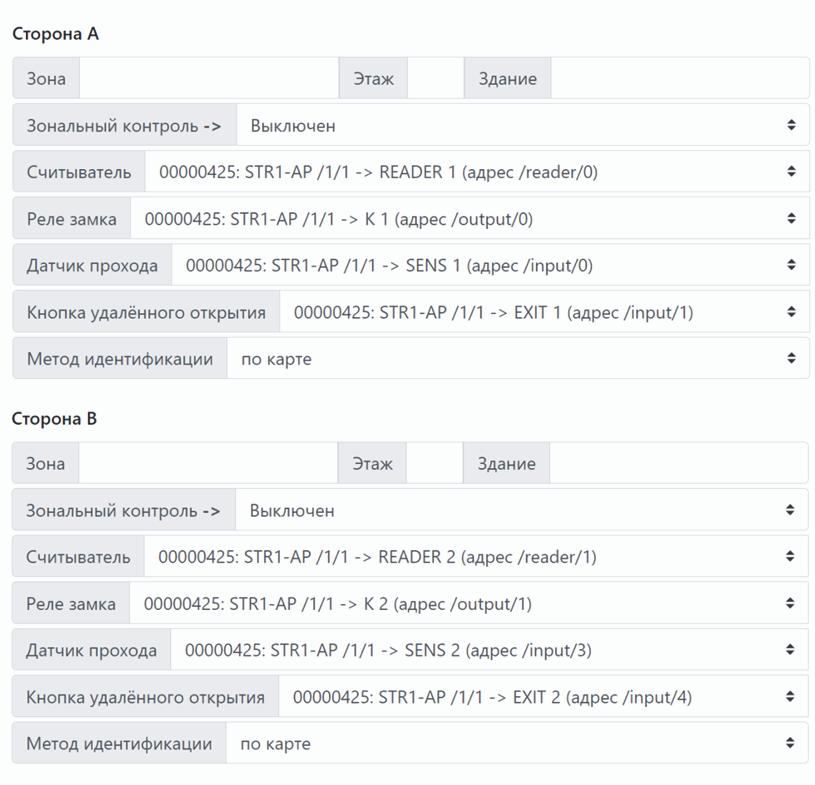

Пример настройки точки прохода для Web-турникета 3V RUBEZH-STRAZH:

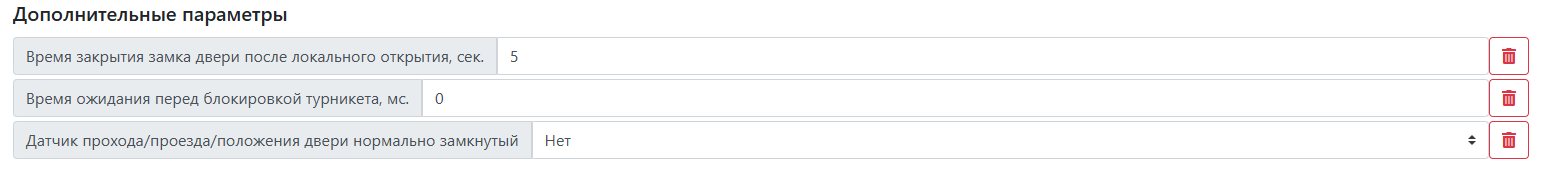

Пример настройки дополнительных параметров точки прохода:
Настройка автоматизации для обработки кнопки STOP
Кнопка «Стоп» в системе 3V RUBEZH-STRAZH реализована через автоматизацию в ПО. Для настройки кнопки «Стоп» необходимо перейти в заздел «Настройка СКД / Автоматизация» добавить автоматизацию нажатием на зелёный символ «+», в открывшемся меню заполнить параметры, создаваемой автоматизации и сохранить ее.

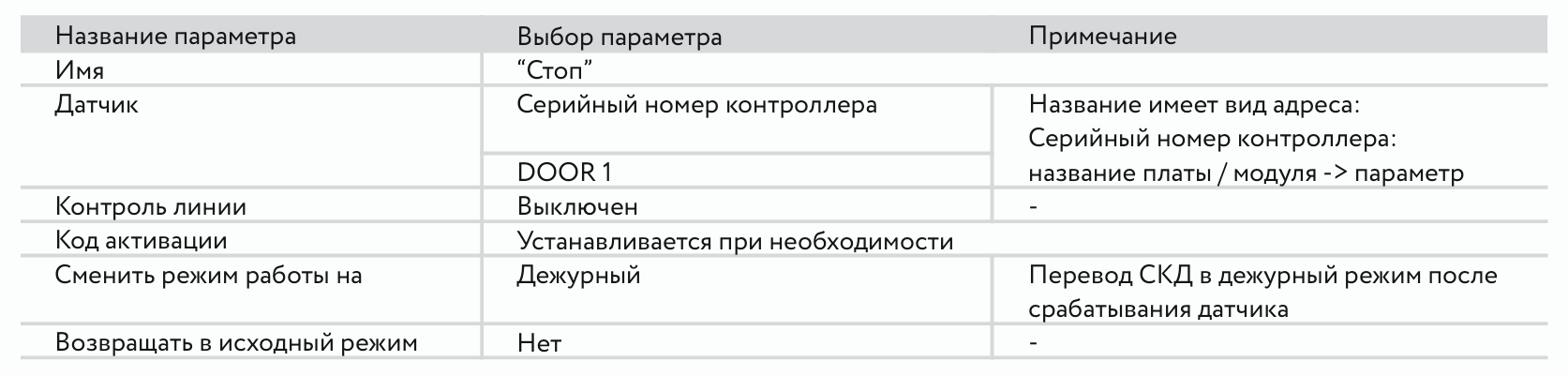

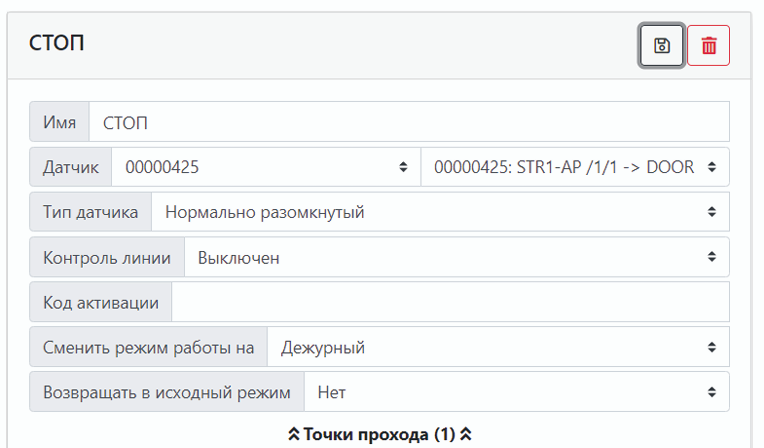

Пример настройки автоматизации для турникета 3V RUBEZH-STRAZH:
