Интеграция с ICP-DAS ICP-CON M-7061D

Интеграция позволяет использовать модуль расширения ICP-CON M-7061D вместе с модулем доступа STR-1AP для управления приказной панелью лифта. Основной сценарий - контроль доступа на этажи здания: после авторизации в кабине лифта пользователь получает доступ только к тем этажам, которые разрешены его профилем доступа.

Модуль расширения подключается к STR-1AP по RS-485-2 и работает по протоколу Modbus RTU.

Назначение

Базовый STR-1AP имеет два реле на точку прохода. При подключении ICP-CON M-7061D количество доступных релейных выходов можно расширить до 38: два штатных реле модуля доступа и до 36 дополнительных выходов от трех модулей расширения.

Это позволяет строить сценарии, где одного или двух реле недостаточно, например управление этажными кнопками лифта.

Сценарий работы

1. Пользователь прикладывает идентификатор к считывателю в кабине лифта.
2. STRAZH проверяет профиль доступа пользователя.
3. На панели лифта становятся доступны только разрешенные этажи.
4. Кнопки этажей, которые не входят в профиль доступа, остаются заблокированными.

Доступ можно задавать отдельно для каждого пользователя, группы пользователей, отдельного этажа или группы этажей.

Ограничения

Для работы с ICP-CON M-7061D нужна специальная версия прошивки модуля доступа STR-1AP. Ее запрашивают в технической поддержке или у менеджера проекта.

Важно

Модули расширения подключаются строго к линии RS-485-2 модуля доступа STR-1AP.

На одну линию модуля доступа можно подключить не более трех модулей расширения ICP-CON M-7061D.

В интерфейсе STRAZH у модуля доступа отображаются все возможные дополнительные выходы, даже если фактически подключен один или два модуля расширения. При настройке контактов нужно опираться на адрес реально подключенного модуля.

Что нужно для настройки ICP-CON

Для настройки конфигурации модуля расширения понадобятся:

• ПК с доступным USB-COM-портом;
• модуль расширения ICP-CON M-7061D;
• утилита DCON_Utility_Pro_PC;
• переходник USB-RS485 и драйвер для него, например ZK-U485;
• источник питания 24 В.

Настройка модуля расширения

Перед началом настройки переведите модуль расширения в режим INIT тумблером на обратной стороне устройства.

Важно

Каждый перевод модуля в режим INIT сбрасывает настройки до заводских.

Подключите модуль расширения к USB-RS485-переходнику:

ICP-CON M-7061D	USB-RS485
Data +	A
Data -	B

Далее выполните настройку.

Поиск модуля в DCON Utility

1. Подайте питание 24 В на модуль расширения. На устройстве должен загореться красный индикатор.
2. Подключите USB-RS485-переходник к ПК и установите драйвер.
3. Запустите DCON_Utility_Pro.exe.

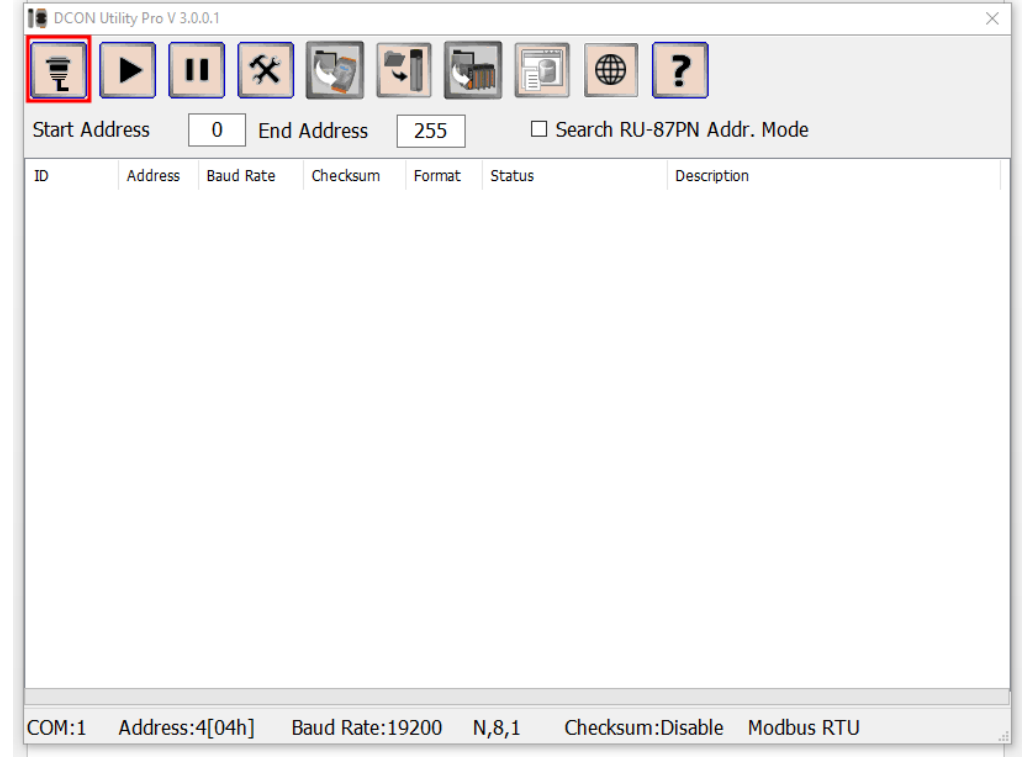

4. Нажмите COM Port.

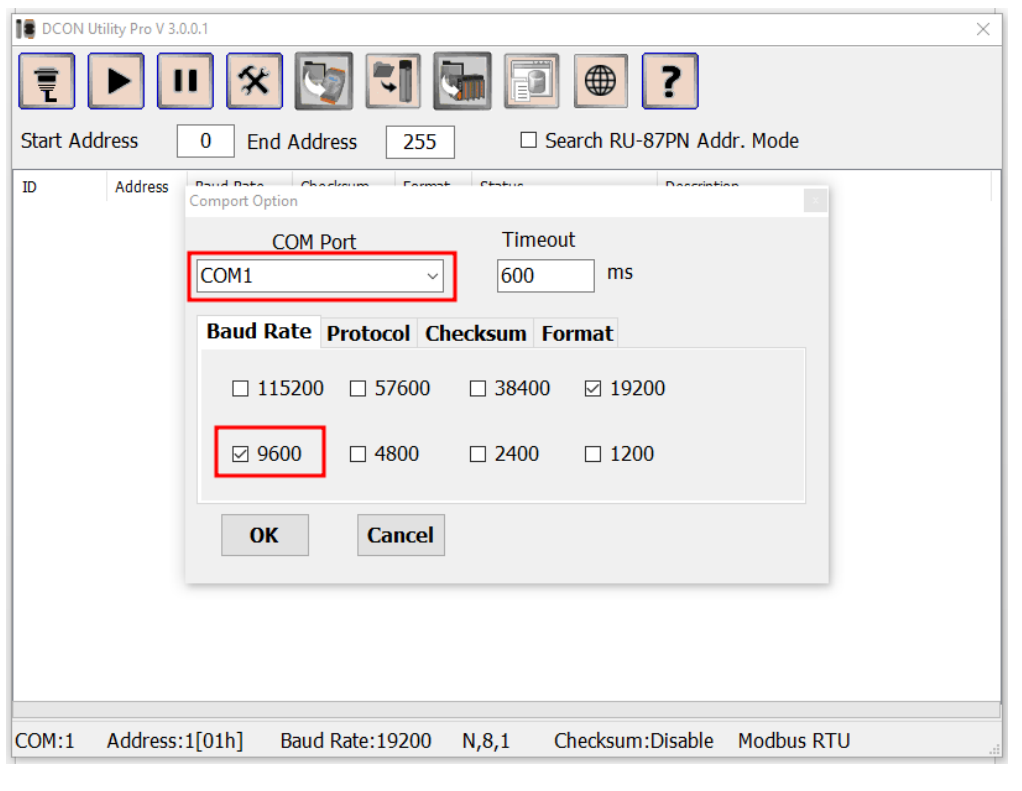

В окне параметров порта выберите COM-порт USB-RS485-переходника, укажите скорость 9600 и нажмите OK. Остальные параметры можно оставить по умолчанию.

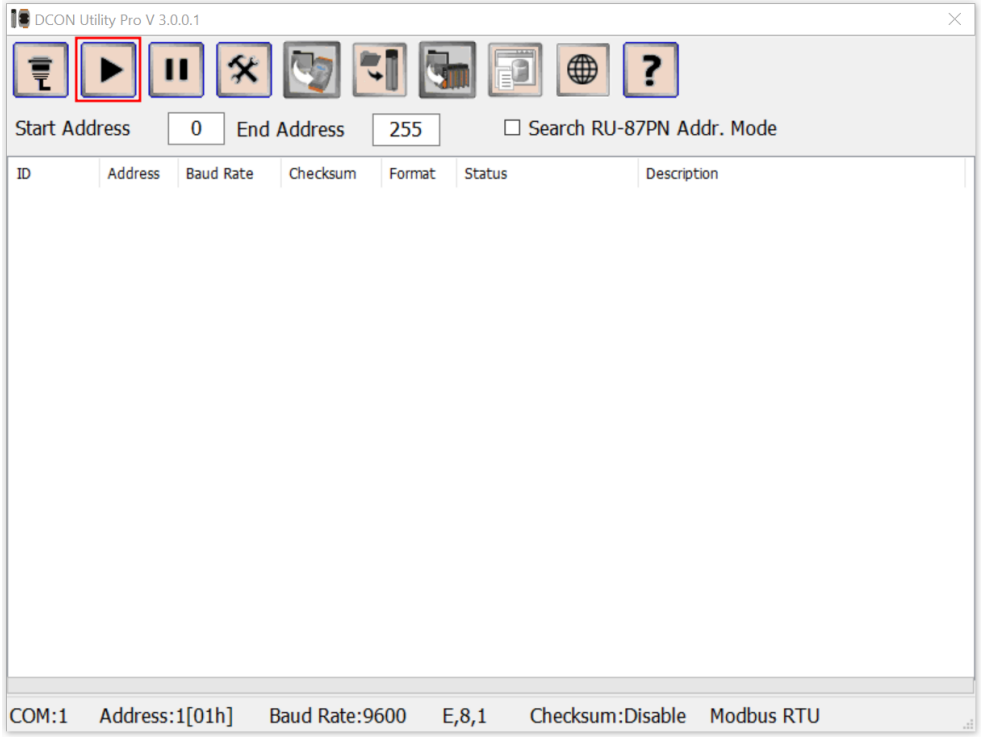

Нажмите Start Search, чтобы найти модуль расширения.

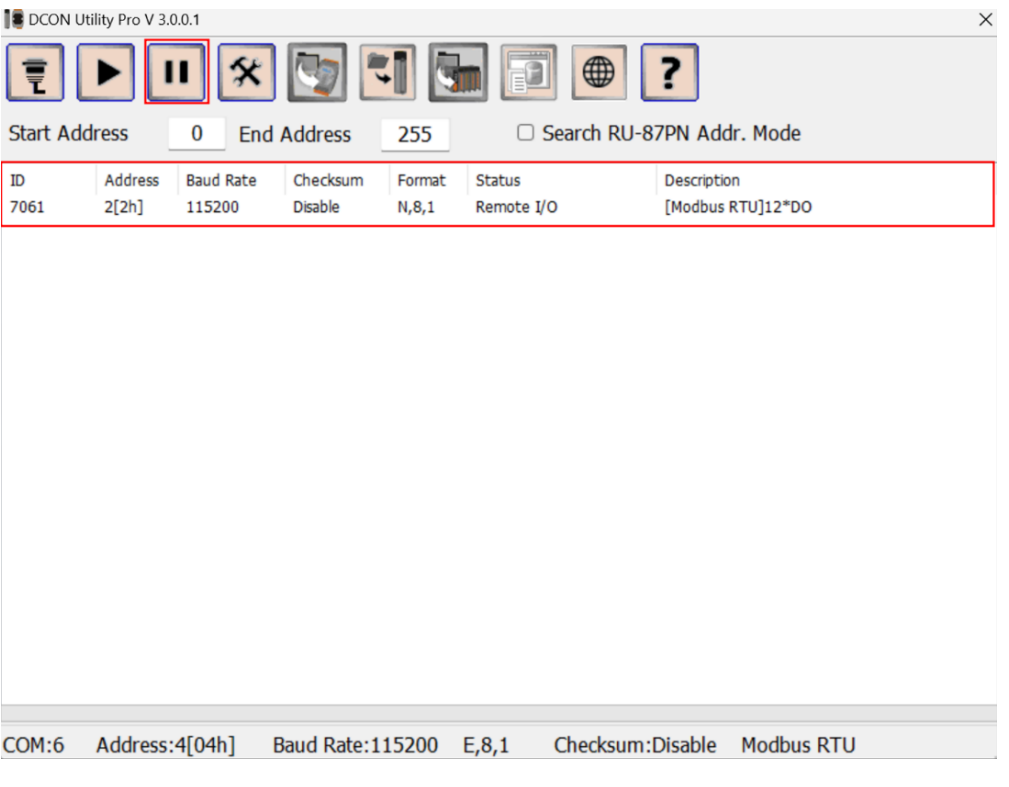

После обнаружения модуля в таблице должна появиться строка с моделью 7061. Остановите поиск кнопкой Stop Search.

Конфигурация модуля

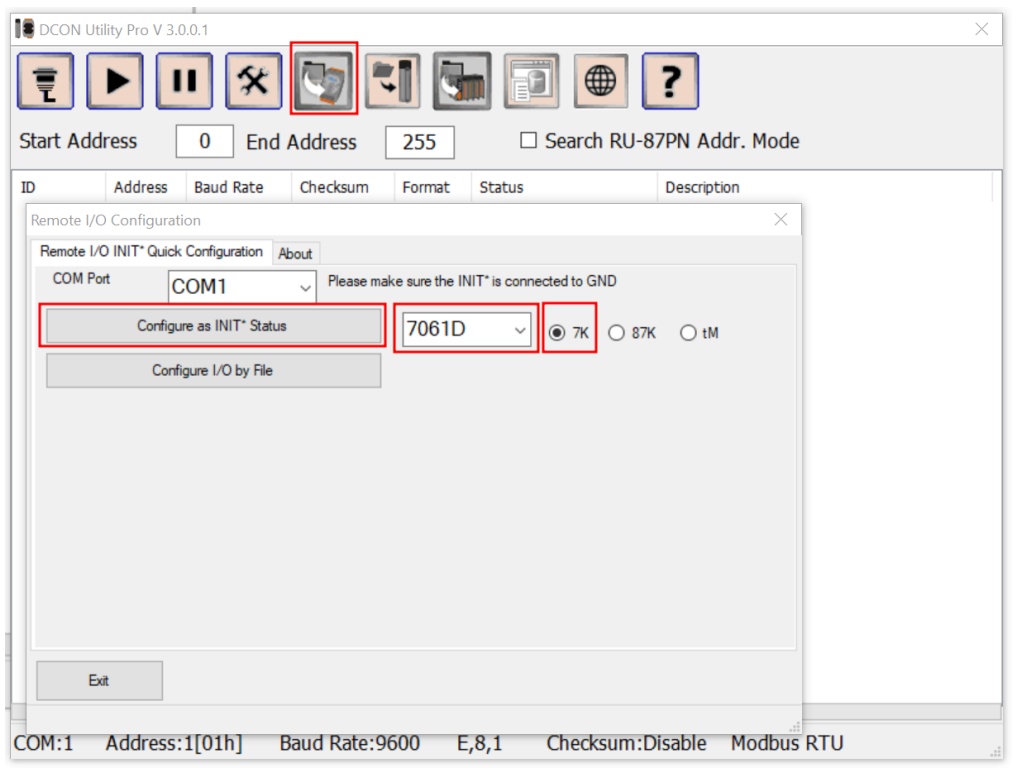

Откройте Remote I/O Init* Quick Configuration, выберите Configure as INIT Status, в списке моделей выберите 7061D.

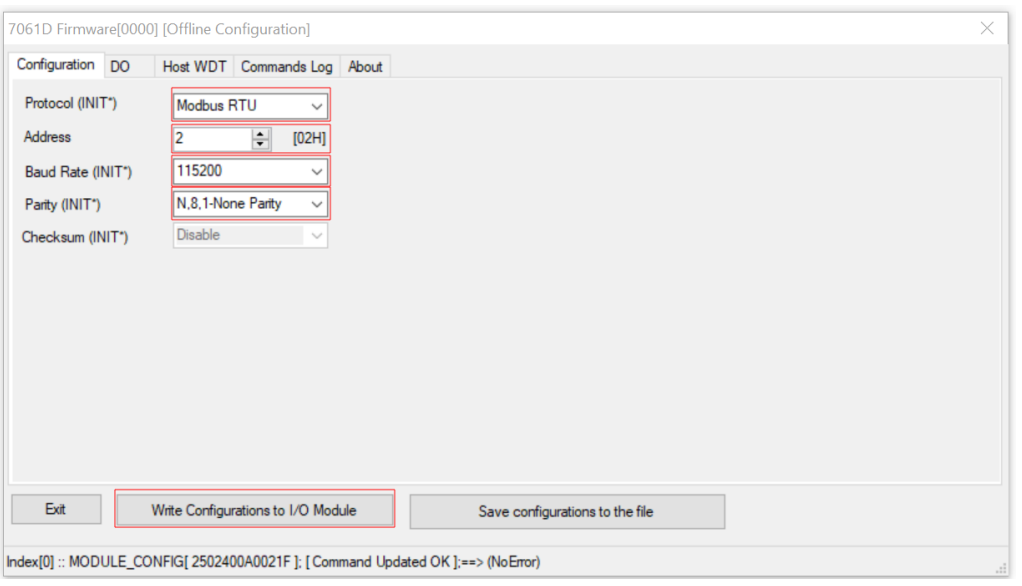

Укажите параметры конфигурации:

Параметр	Значение
Protocol	Modbus RTU
Baud Rate	115200
Parity	N,8,1-None Parity
Address	адрес модуля, начиная с 2

Если к одному STR-1AP подключаются три модуля расширения, используйте адреса 2, 3, 4.

После заполнения параметров нажмите Write Configuration to I/O Module.

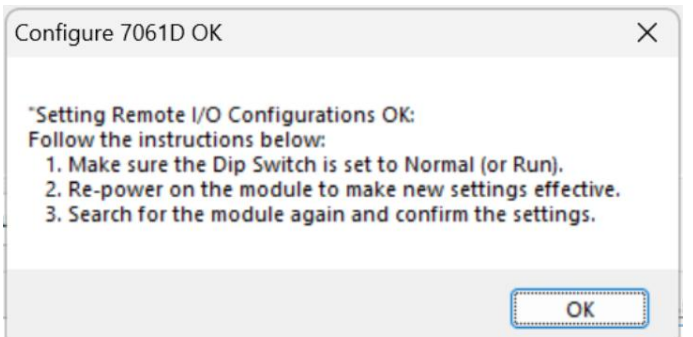

Если запись прошла успешно, появится окно Configure 7061D OK.

После успешной записи конфигурации отключите модуль от ПК и переведите его в режим NORMAL.

Обновление прошивки STR-1AP

Специальная прошивка устанавливается только на те модули доступа, к которым будут подключены модули расширения.

Порядок обновления:

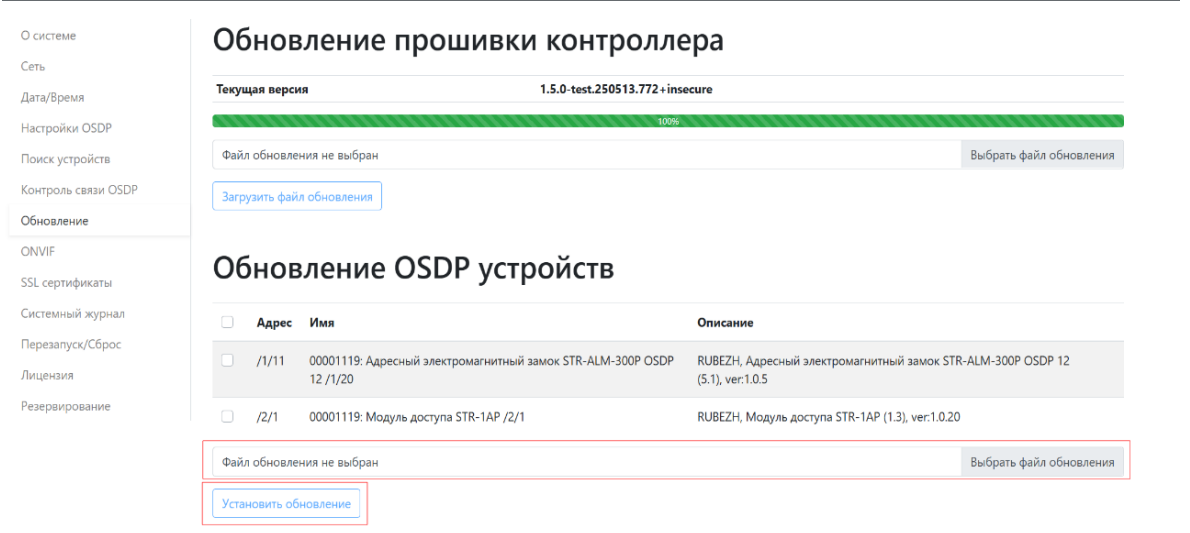

1. Откройте web-интерфейс контроллера STRAZH.
2. Перейдите в Настройки контроллера -> Обновление.
3. Загрузите файл прошивки.
4. Выберите нужные модули доступа.
5. Нажмите Установить обновление.

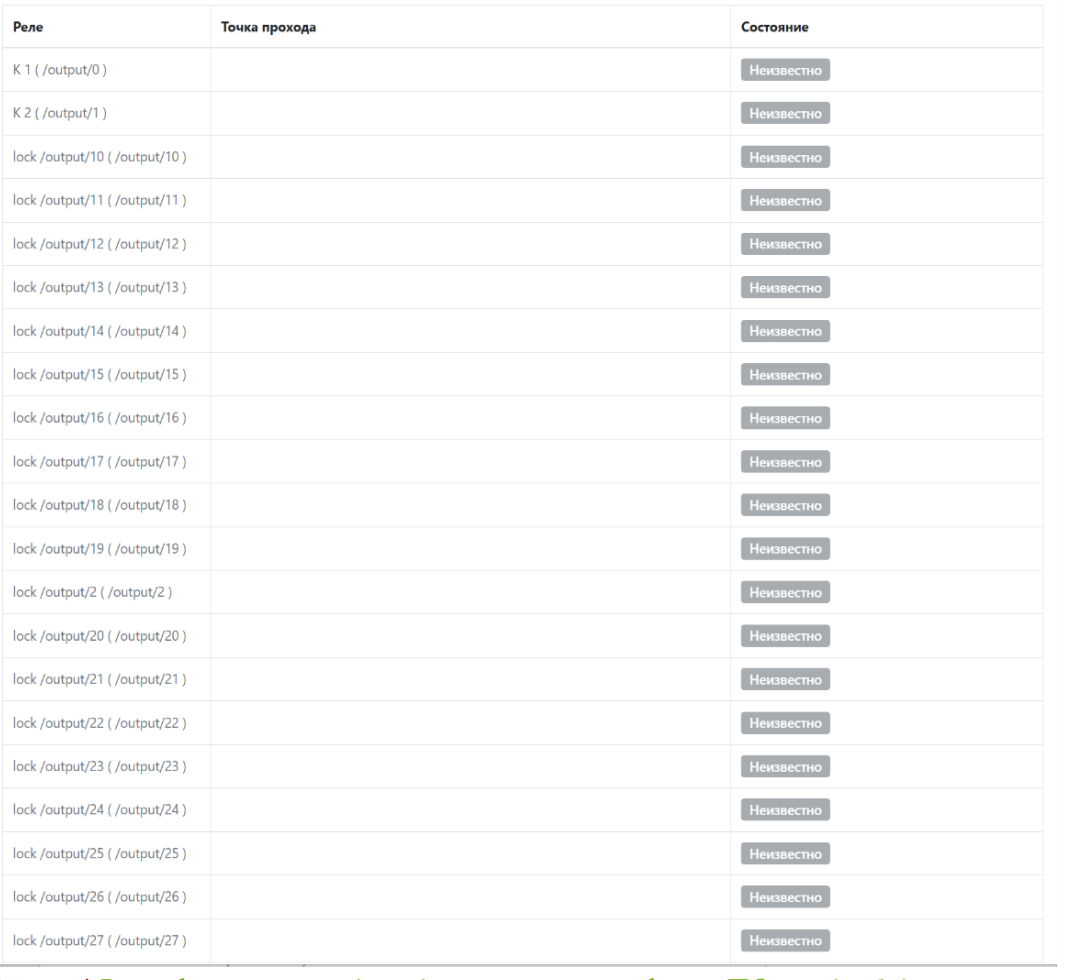

После установки откройте Диагностика и сервис и проверьте, что у модуля доступа появились дополнительные реле output: до 36 выходов, по 12 на каждый модуль расширения.

Подключение ICP-CON к STR-1AP

Модуль расширения подключается к RS-485-2 модуля доступа:

ICP-CON M-7061D	STR-1AP
Data +	D+ линии RS-485-2
Data -	D- линии RS-485-2

Пример подключения к панели лифта

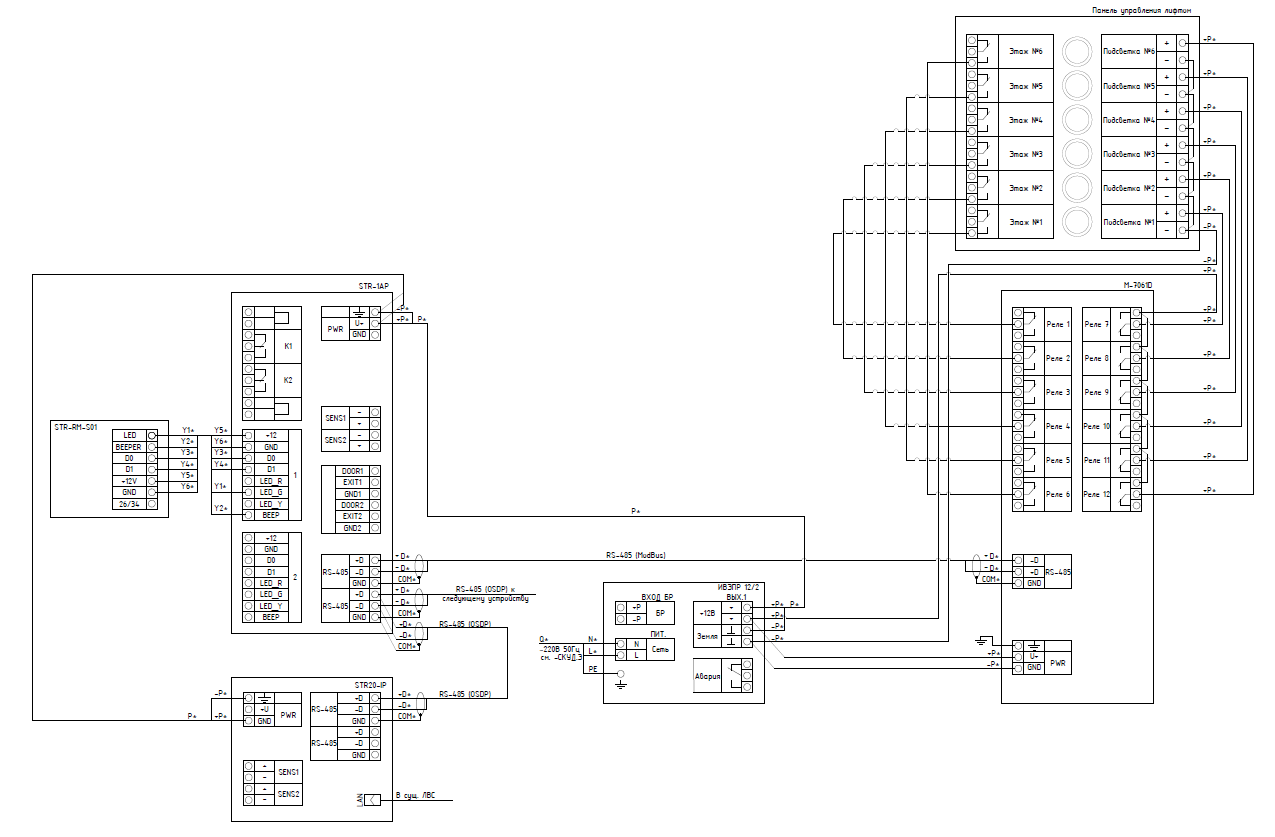

На схеме показан пример подключения STR20-IP, STR-1AP, считывателя, блока питания, ICP-CON M-7061D и панели управления лифтом.
